尼龙（PA）作为五大工程塑料中产量最大、用途最广的品种，凭借优异的机械强度、耐磨性、自润滑性和耐化学溶剂性，被广泛应用于汽车、电子电器、轨道交通及新能源等领域。然而，未经改性的基础尼龙材料存在明显的固有缺陷：干态和低温下冲击强度差，对缺口十分敏感，在寒冷季节制品韧性不足。此外，尼龙还存在热变形温度不足、易热氧老化与光老化、加工过程中易降解等问题。添加增韧剂进行改性，是解决上述问题最经济、高效的技术路径。

一、增韧机理

1.核心增韧原理

尼龙增韧主要通过添加弹性体或橡胶类第二组分实现。对于尼龙基体，弹性体增韧的核心机理是：弹性体粒子在基体中起应力集中作用，在受到冲击的过程中，通过弹性体自身和相界面的空穴化，或通过与基体的相互作用将冲击能量有效地耗散，从而起到增韧作用。对Nylon-6/gEPR共混体系的研究表明，增韧机理主要是橡胶粒子的空洞化和塑料基体的剪切屈服，接枝弹性体的引入显著提高了Nylon-6的缺口冲击强度。

2.增韧效果的关键影响因素

增韧效果取决于以下几个关键因素：

橡胶粒子的尺寸和分散状态：橡胶粒子尺寸应大于裂纹厚度，避免橡胶粒子被包覆在增长的裂纹内

界面粘接状态：界面粘接力应足够大，确保有效传递应力，钝化裂纹扩展

粒子间平均距离：应足够小，足以终止裂纹

分散相的剪切模量和玻璃化温度

3.界面相容性

橡胶与塑料基体通常是不相容的，因此两相界面之间的相互作用成为影响共混物性能的关键因素。单纯物理共混由于橡胶粒子太大，不能有效分散冲击能而效果甚微，良好相容性是改进PA共混物性能的关键。通过加入第三组分（相容剂）提高PA与分散相间的相容性是最有效的手段，最常用的是嵌段和接枝共聚物。

二、主要增韧剂类型及特点

1.弹性体/橡胶类增韧剂

这是尼龙增韧应用最广泛的一类增韧剂，主要包括：

（1）马来酸酐接枝三元乙丙橡胶（EPDM-g-MAH）

EPDM-g-MAH是应用最成熟的尼龙增韧剂之一，特别适用于对耐候性要求较高的户外应用。研究表明，EPDM-g-MAH可使尼龙在-40℃下的冲击强度提升3倍以上。在PA6/碳纤维复合材料中，添加EPDM-g-MAH增韧改性后，拉伸强度和冲击强度相对于未增韧的PA6/CF分别提高了7%和16%，同时碳纤维与基体间的界面结合力显著增强。

（2）马来酸酐接枝聚烯烃弹性体（POE-g-MAH）

POE-g-MAH是目前工业应用最为普遍的尼龙增韧剂之一。POE-g-MAH在玻纤增强尼龙（SGF-PA）中的分散直径可达10.7μm，增韧效果优于POE/PE-g-MAH和EPDM-g-MAH，当增韧剂含量为8%时能较好满足低温韧性和力学性能要求。POE-g-MAH增韧效果虽略逊于橡胶弹性体，但加工流动性好，且不存在橡胶弹性体的交联问题。

（3）马来酸酐接枝氢化苯乙烯-丁二烯嵌段共聚物（SEBS-g-MAH）

SEBS-g-MAH具有优异的耐候性和抗氧化性能，特别适用于汽车部件等户外应用场景。

（4）其他增韧剂类型

最早用于PA增韧的典型相容剂包括MAH-g-PP（马来酸酐接枝聚丙烯）、MAH-g-EPDM、MAH-g-LDPE、MAH-g-PP、氧化PE、MAH-g-SEBS等。近年来，环氧化硅橡胶等新型增韧剂也逐步得到应用，可显著提高尼龙产品的低温脆性，改善硅橡胶与尼龙界面相容性差的缺点，使复合材料在常温、低温条件下均具有较高的缺口冲击性能。

2.刚性粒子复合增韧

在弹性体增韧的基础上，引入纳米无机填料可实现刚韧平衡。常用方案包括：

纳米SiO₂：添加量1-3wt%，可同步提升韧性和刚性，拉伸强度提高20%-30%

碳纳米管（MWNTs）：经酸化处理后可在表面接枝上羧酸基团，与PA6上的酰胺基团化学键合，提高MWNTs在PA6基体中的分散性，增加界面结合力

超高分子量聚乙烯（UHMWPE）：与尼龙共混可显著改善耐磨性，摩擦系数降低40%

蒙脱土（MMT）：起到异相成核作用，提高复合材料的结晶度

3.复合增韧体系

单一增韧剂难以满足复杂性能需求，复合增韧成为当前的主流方案。典型案例如POE/纳米SiO₂复合增韧PA6，兼具高流动性和无卤阻燃性。在配方设计中，常用POE-g-MAH为主、EPDM-g-MAH为辅的复合体系。此外，“主增韧剂+反应性增韧剂”的组合模式也逐渐兴起，其中反应性增韧剂为1,1-二取代烯烃酸酐化产物。

三、典型配方与工艺

1.增韧剂添加量

增韧剂添加量需根据目标性能进行优化：

普通增韧：增韧剂用量2-6%

超韧尼龙：增韧剂用量10-20%

建议起始用量：4-6%测试，根据韧性要求逐步调整

玻纤增强体系：当增韧剂含量为8%时可较好满足低温韧性要求

以某高接枝率增韧剂为例，在PA6中5%添加量可使悬臂梁冲击强度从10 KJ/m²提升至22 KJ/m²，20%添加量可达80 KJ/m²；在PA66中5%添加量从8 KJ/m²提升至17 KJ/m²，20%添加量可达80 KJ/m²

2.增塑型增韧配方

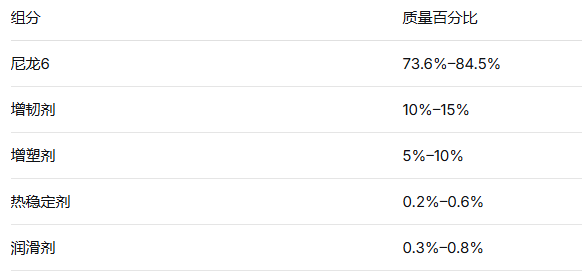

在传统增韧尼龙基础上引入第三组分增塑剂，可在大幅降低增韧剂用量的情况下仍保持尼龙材料的高韧性，同时较大幅度提高流动性。典型配方组成如下

3.玻纤增强增韧配方

玻纤增强增韧尼龙需综合考虑强度与韧性的平衡。研究表明，结合高性能玻璃纤维（数均玻璃纤维保留长度可达326μm），可使增强效果优于普通玻璃纤维。增韧剂的选择上，POE-g-MAH因分散效果好而表现最佳

4.加工工艺要点

混合：在混料时把增韧剂加入，与水口料、再生料和原料混合搅拌5-8分钟，拌匀后即可加热烤料

挤出：采用双螺杆挤出机熔融共混，温度控制在210℃–245℃范围内进行熔融挤出造粒

接枝率控制：马来酸酐接枝量需控制在0.8%-1.2%，过量会导致增韧剂脆化

四、典型应用领域

1.汽车领域

新能源汽车轻量化材料：低温增韧剂让尼龙材料在-40℃下均可正常使用，现已应用于新能源汽车及汽车轻量化材料中，添加3%即可使玻纤和聚丙烯复合材料的强度提高一倍以上

保险杠：EPDM-g-MAH增韧PA66用于保险杠，耐低温冲击且减重30%

汽车发动机周边部件：尼龙增韧材料广泛应用于汽车发动机及发动机周边部件

新能源汽车电池包配件：包括电池包固定卡扣、接线端子护套等

2.电子电器领域

电子外壳：POE/纳米SiO₂复合增韧PA6，兼具高流动性和无卤阻燃性

电气/电子元件：超高流动尼龙增韧剂可应用于汽车配件、电气/电子元件、家电等，易于加工，具有良好的热稳定性和优良的低温冲击性能

新能源车线缆护套：以自产的高粘尼龙1012为基材，添加增韧剂、阻燃剂等助剂，满足新能源车线缆护套料对技术指标和加工性能的要求

3.工业与机械领域

增韧尼龙组合物广泛应用于交通运输、机械与仪表等领域。典型应用包括PA隔热条、PA打包带等产品，推荐使用高强度PA增韧剂（如N410）

五、增韧剂选型建议

1.主要厂商与牌号

国内代表企业——宁波能之光新材料科技股份有限公司：

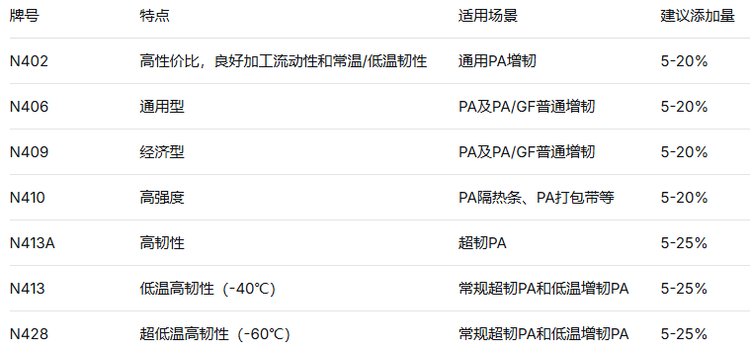

能之光是国内高分子接枝改性材料领域的领先企业，自主研发了300多个牌号的产品，产品应用于改性塑料、复合材料和功能膜等多个终端市场，客户包括金发科技、普利特、万马股份、会通股份、中天科技等国内知名企业，以及LG、博禄、巴斯夫和沙比克等全球龙头客户。其尼龙增韧剂产品体系如下：

国际厂商：杜邦（Du Pont）公司的Zytel ST 801是世界著名的增韧改性PA66牌号，标准PA66牌号Zytel 101L的湿态Charpy冲击强度为5kJ/m²和15kJ/m²，而Zytel ST 801则分别高达90kJ/m²和115kJ/m²。其他知名厂商包括Allied、Dexter、Bayer AG、Exxon、GE、三菱化成、Atochem、BASF等。

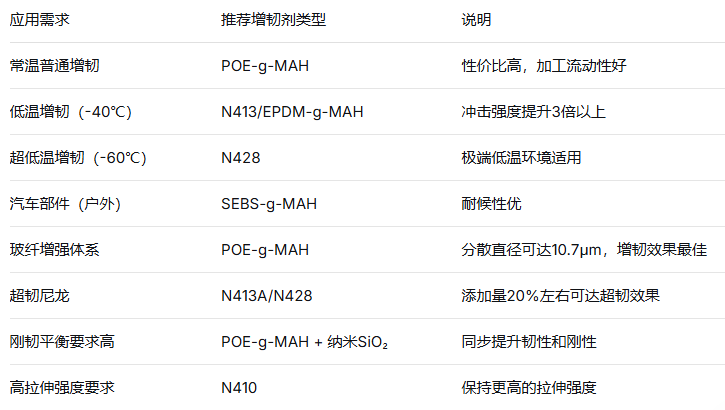

2.选型决策指南

3.选型注意事项

接枝率：接枝率高的接枝物对PA6的增韧效果相对较好，同时能较好地维持体系的拉伸强度和弯曲强度

VOC控制：通过硅油预处理增韧剂或减少游离马来酸酐含量，降低挥发性有机物（VOC）

气味处理：选择低气味型增韧剂，如采用独特稳定接枝处理工艺的产品

低温脆性抑制：添加聚醚多元醇（数均分子量3000-5000）可抑制-40℃下的脆性断裂

六、行业发展趋势

1.高性能化与多功能集成

当前尼龙改性正从单一助剂向多功能集成方向发展，通过扩链剂、抗老化剂、增强增韧剂等体系的协同创新，显著提升尼龙材料的热稳定性、力学性能与耐久性。增韧技术正在与抗老化体系、阻燃体系、导电/导热功能体系等集成，实现“一剂多效”。

2.国产化替代加速

以能之光为代表的国内企业，近年推出的尼龙增韧剂已达到同类进口产品的指标，并实现销售增长。低温尼龙增韧剂等产品为国内首创，塑料合金相容剂等被列入国家重点新产品。

3.绿色化与可持续性

在“双碳”目标下，改性助剂正推动回收尼龙的高值化利用。增韧改性技术能够有效修复回收尼龙降解导致的性能下降，促进尼龙材料的循环利用

4.新型增韧技术探索

超细全硫化粉末橡胶增韧：适用于耐高温尼龙材料

环氧化硅橡胶增韧：改善硅橡胶与尼龙的界面相容性

碳纤维/增韧剂协同改性：在增强骨架的同时优化界面结合，应用于骑行鞋底等高性能复合材料

尼龙增韧改性是提升尼龙材料综合性能的关键技术，弹性体类增韧剂通过马来酸酐接枝反应与尼龙基体形成良好界面结合，实现有效应力传递和能量耗散。POE-g-MAH、EPDM-g-MAH和SEBS-g-MAH是当前工业应用的主流选择，通过合理控制接枝率、分散粒径和添加量，可在不同应用场景中实现最优的刚韧平衡。

在选型上，应根据具体使用温度（常温/-40℃/-60℃）、是否含有玻纤/碳纤维增强、对拉伸强度的要求等因素综合考量。当前，国内增韧剂产品已在多个技术指标上对标国际领先水平，同时行业正向高性能集成化、国产化替代、绿色可持续、多功能协同等方向快速发展。
