PVC增塑剂确实存在“反增塑效应（Antiplasticization Effect）”。 这是增塑剂应用中一个看似违反直觉却又至关重要的现象，是每一位PVC配方工程师都必须警惕的“性能陷阱”。

一、什么是反增塑效应？

反增塑效应是指：当向PVC中加入少量增塑剂（通常为5-15phr，即每百份树脂5-15份）时，材料的刚性、强度和硬度不降反升，同时冲击强度和断裂伸长率显著下降，材料变得更加脆硬的现象。

这与我们“增塑剂=变软”的直觉认知完全相反。只有当增塑剂含量超过某个临界值后，材料才会开始表现出预期的变软、变韧的趋势。

简单来说：

0份增塑剂：硬而脆的纯PVC（玻璃态）

加入5-15份增塑剂：变得更硬、更脆！（反增塑区）

加入>20-30份增塑剂：开始变软、变韧（正常增塑区）

二、反增塑效应的微观机理：“分子级枷锁”

要理解这个“反常”现象，我们需要再次深入分子世界：

1. 纯PVC的“脆弱之硬”：纯PVC分子链间作用力强，链段被“冻结”，宏观上表现为高模量（硬）和低韧性（脆）。其脆性源于链段无法运动来分散和吸收冲击能量。

2. 少量增塑剂的“捣乱”：

当少量增塑剂分子插入PVC链段之间时，它不足以撑开链间距离、提供链段大幅运动所需的“自由体积”。

相反，这些极性的增塑剂分子会像“分子楔子”或“交联点” 一样，与PVC链上的极性点（氯原子）发生更强的相互作用（比如比范德华力更强的偶极-偶极作用甚至氢键）。

结果就是：它非但没有润滑和隔离，反而在原本就强大的链间作用力基础上“额外加固”，把分子链“锁”得更紧！整个分子网络的刚性不降反增。

3. 链段运动被进一步抑制：在这种“枷锁”状态下，链段的局部微布朗运动（micro-Brownian motion）能力甚至比纯PVC还要差。材料在受到冲击时，应力无法通过链段运动被有效耗散，只能集中在缺陷处，导致裂纹迅速扩展——表现为更低的冲击强度和断裂伸长率，即更脆。

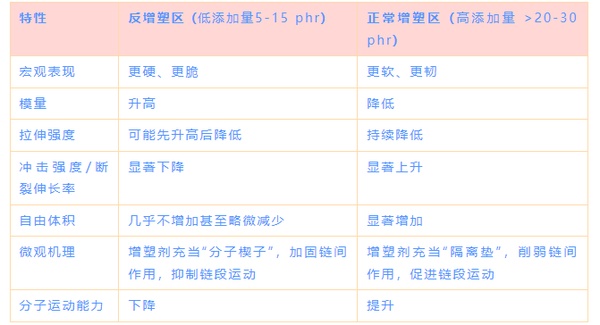

三、反增塑区与正常增塑区的对比！

四、为什么反增塑效应至关重要？

1. 配方设计的“雷区”：如果一个产品需要兼具一定的刚性和良好的韧性（例如某些电子外壳、管件），工程师可能会下意识地添加少量增塑剂来“微调”韧性。但如果 unaware of this effect，就可能一头撞进“反增塑区”，得到的产品会比不加增塑剂时更脆，极易在使用中发生脆性开裂，导致产品失败。

2. 性能预测的关键：理解反增塑效应，才能绘制出完整的PVC性能-增塑剂用量曲线图。这张图并非从原点开始就单调下降，而是会先经历一个驼峰（或凹陷），这才是指导精准配方设计的科学依据。

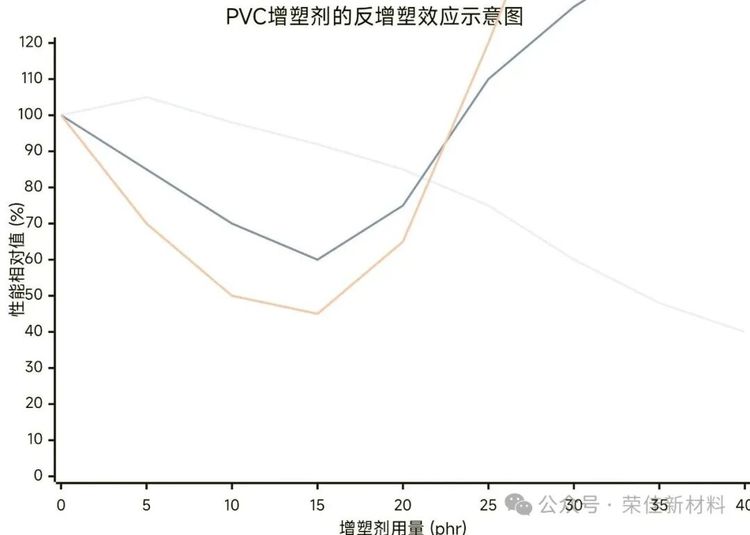

PVC增塑剂的反增塑效应示意图

（注：phr = parts per hundred resin，即每百份树脂中的份数，是塑料配方的常用单位）

此图揭示了三个关键性能指标随增塑剂用量变化的趋势：

1. 模量/硬度(Modulus/Hardness)

趋势：在少量增塑剂加入时（5-15phr），模量不降反升，达到一个峰值，之后才随着用量增加而持续下降。

解读：少量增塑剂像“分子楔子”一样加固了链间作用力，使材料刚性短暂增加。

2.冲击强度/韧性(Impact Strength/Toughness)

趋势：这是受反增塑效应影响最显著的指标。其曲线呈现一个深深的“谷底”，在反增塑区(10-15phr)降至最低点，材料变得比纯PVC更脆。超过临界值后，韧性才急速上升。

解读：链段运动被彻底抑制，无法耗散冲击能量，导致脆性断裂。

3.断裂伸长率(Elongation at Break)

趋势：与韧性曲线类似，先急剧下降至谷底，之后大幅攀升。

解读：在反增塑区，材料延展性极差，一拉就断；正常增塑后，链段可自由运动，变得非常柔韧可拉伸。

核心结论：

反增塑区 (Antiplasticization Zone)：图示的阴影区域是危险的“性能陷阱区”。在此区间内，材料会表现出不符合直觉的脆化现象。

临界用量 (Critical Concentration)：只有增塑剂用量超过某个临界值（通常约15-20phr），才会进入预期的正常增塑区，材料开始变得柔软且坚韧。

3. 解释异常现象：生产中出现的“加了增塑剂反而更脆了”的诡异现象，其根源往往就在于误入了反增塑区。

五、如何避免反增塑效应？

1. 跨越临界点：果断地将增塑剂用量提高到反增塑区以上（通常 >20 phr），确保其足以提供链段运动所需的自由体积，发挥正常的增塑效果。如果产品不需要那么软，则应考虑使用其他改性手段（如弹性体增韧），而非“蜻蜓点水”地使用少量增塑剂。

2. 增塑剂类型选择：不同增塑剂产生反增塑效应的临界浓度不同。一般来说，相容性极好的增塑剂（如邻苯二甲酸酯类）反增塑效应较为明显。而一些高分子量或相容性稍差的增塑剂，其反增塑区间可能较窄或不明显。

结语：

反增塑效应深刻地揭示了高分子材料结构与性能关系的复杂性。它告诉我们，增塑剂并非简单的“润滑剂”，它与聚合物之间存在着一个从“禁锢”到“解放”的临界转变。

对于PVC配方师而言，记住一条黄金法则：

要么不加，要加就加够。 谨小慎微地添加少量增塑剂，很可能不是在改善性能，而是在铸造一把让产品变脆的“分子枷锁”。
