2024年10月11日 行业动态:
首页 > 行业信息 >> 专题论述
专题论述

解析4种透明PP的生产技术!附国内外透明PP牌号汇总

发布时间:2023/8/22 13:56:06 来源:烯烃及高端下游

通过对聚丙烯(PP)进行增透改性使其球晶极度细化且非常均一,可以明显提升其光泽度和透明度,同时维卡软化点、结晶温度以及刚性得到相应改善。

PP增透改性后,其效果与聚苯乙烯(PS)、聚碳酸酯(PC)、聚酯(PET)、聚氯乙烯(PVC)等常用透明树脂相当,应用领域可以扩展到玩具、包装材料、医疗机械、工业零部件等方面。

透明PP的生产技术

01采用Z-N催化剂生产无规共聚透明PP

无规共聚PP透光率可超过94%,基本上接近PS的透明性。现阶段,世界上透明PP的生产有60%以上采用的是第4代Z-N催化剂和第3代超高活性Z-N 催化剂,其中包括Himont公司的FT-4S、GF-2A、UDC-104催化剂,三井油化公司的TK-Ⅱ催化剂,Amoco公司的CD催化剂以及Shell公司的SHAC催化剂。这些催化剂不仅具有高定向能力和高活性的特性,而且能够在聚合中控制粒子的形态,具有反应器颗粒技术的特点,对生产无规共聚高透明PP非常有利。当前大部分PP聚合工艺均可以使用Z-N 催化剂直接生产无规共聚透明PP,比如Hypol本体工艺、Spheripol本体工艺、Novolen气相工艺、Unipol气相工艺以及BP-Amoco气相工艺等。

02采用茂金属催化剂生产透明PP

无规共聚透明PP结晶度降低,所形成的产品往往刚性会发生下降。为了解决该问题,利用新型茂金属催化剂,可以很好地从结构上控制PP的聚合,所得到的等规PP具有非常好的透明性。技术有:ExxonMobil公司的Univation(Exxpol/Unipol)技术、Basell公司的Spheripol和Metocene技术、Dow/UCC的Unipol技术、Borealis公司的Borecene技术、BP公司的Innovene技术等都可以采用茂金属催化剂技术生产等规透明PP。目前,茂金属/单活性中心催化剂技术制得的PP,其透明性能是最好的。

03在PP树脂中添加成核剂进行增透改性

在普通PP树脂中添加透明成核剂使PP达到高性能化和高透明化是目前最常用、最活跃的改性方法。成核剂典型生产公司机构有:美利肯、新日本理化公司、日本EC化学公司、日本三井东亚、山西省化工研究所。

04共混法对PP增透改性

采用共混法对PP进行增透改性时,所添加的共混物应发挥异相成核和降低晶体尺寸的作用。例如,将PP、三元乙丙橡胶(EDPM)和低密度聚乙烯(LDPE)三者共混在一起,不仅可以改善PP的透明性,同时还提高了其耐冲击性能。此外,与只添加松香型成核剂相比,将松香型成核剂和少量的LDPE一起加入到PP树脂中可以大幅提高PP的结晶速率,得到的球晶晶体不但尺寸更小,而且分布也更加均一,所以进一步地提高了PP的透明性。但是,通过共混法来增透PP树脂具有较大的局限性。所以目前针对该方法所进行的研究较少,发展速度相对较缓慢。

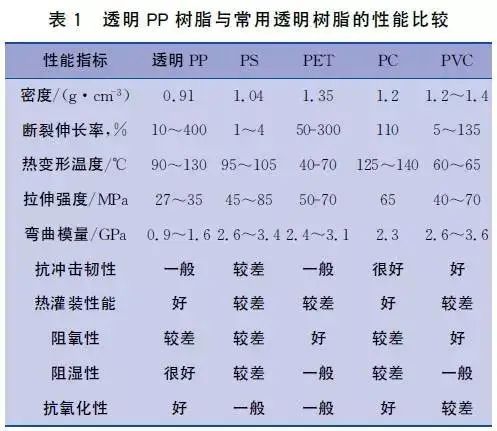

透明PP与常用透明树脂的比较

部分透明PP牌号

表2 国内企业透明料牌号
国内生产企业名称 透明料典型牌号
燕山石化 B4902、K4912、B4808、K4818、K4808、T4802、B4818、K4902、K4925、K4930
齐鲁石化 QPT91N、QCT20N、QPT93N、EP2X32G
上海石化 E980BHF、M1500B、GM750E、M250E、M800E、M800EX、GM1600E、M1600E、M450E、M250T、M850B、M1200B
上海赛科 K4912、K4812、K2925、K2328
镇海炼化 M26ET、M19ET
台塑宁波 5090T、5250T、1450T、5200XT
徐州海天 RP340R
中原石化 PPR-MT20
中韩石化 M150N、M080N、GA260R
茂名石化 HC9012M、HT9025NX、UT8012M、PPR-MT40S、PPR-MT18S、PPB-MT25S、PPR-MT12S、PPB-MT08S
中海壳牌 RP340R、RP340N
兰州石化 RP340R
独山子石化 A180TM、E022T、MP105T、MP180T
辽宁华锦 RP344MK、RP344PK、RP344RK、EP2S12B、EP2S30B、EP2S29B、EP2X49GA、EP2YX29GA、EP2Z29G、RP1085

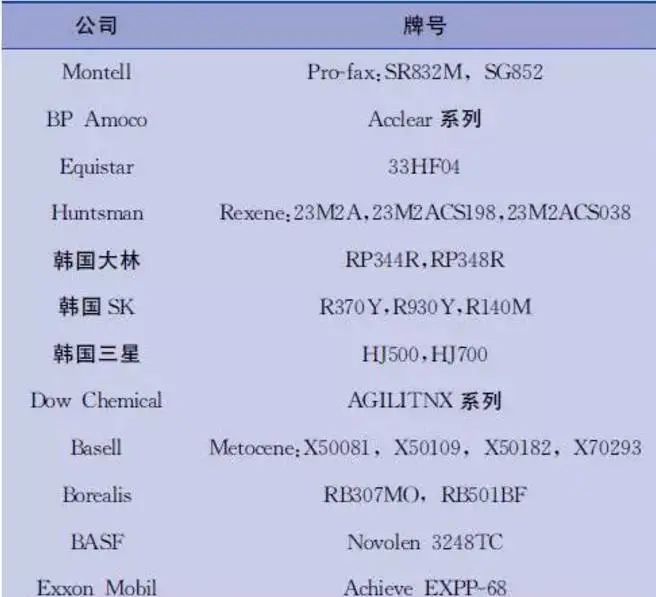

表3 国外企业透明料牌号





免责声明:本图文、资料来源于网络,转载的目的在于传递更多信息及分享,并不代表本网站赞同其观点和对其真实性负责,也不构成其他建议。仅供交流,不为其版权负责。如涉及侵权,请及时与我们取得联系: zpia2008@163.com。
